Tủ Điều Khiển Thang Máy Fuji

Tủ điều khiển thang máy Fuji được phát triển trên nền tảng công nghệ Nhật Bản, tích hợp bộ vi xử lý thế hệ mới và hệ thống giám sát IoT, đảm bảo thang máy vận hành tối ưu trong mọi điều kiện. Bài viết này cung cấp đầy đủ kiến thức từ cấu tạo, phân loại, thông số kỹ thuật đến hướng dẫn lựa chọn đúng – giúp kỹ thuật viên, chủ công trình và đơn vị bảo trì có quyết định chính xác nhất.

Tủ Điều Khiển Thang Máy Là Gì? Vai Trò Trong Hệ Thống

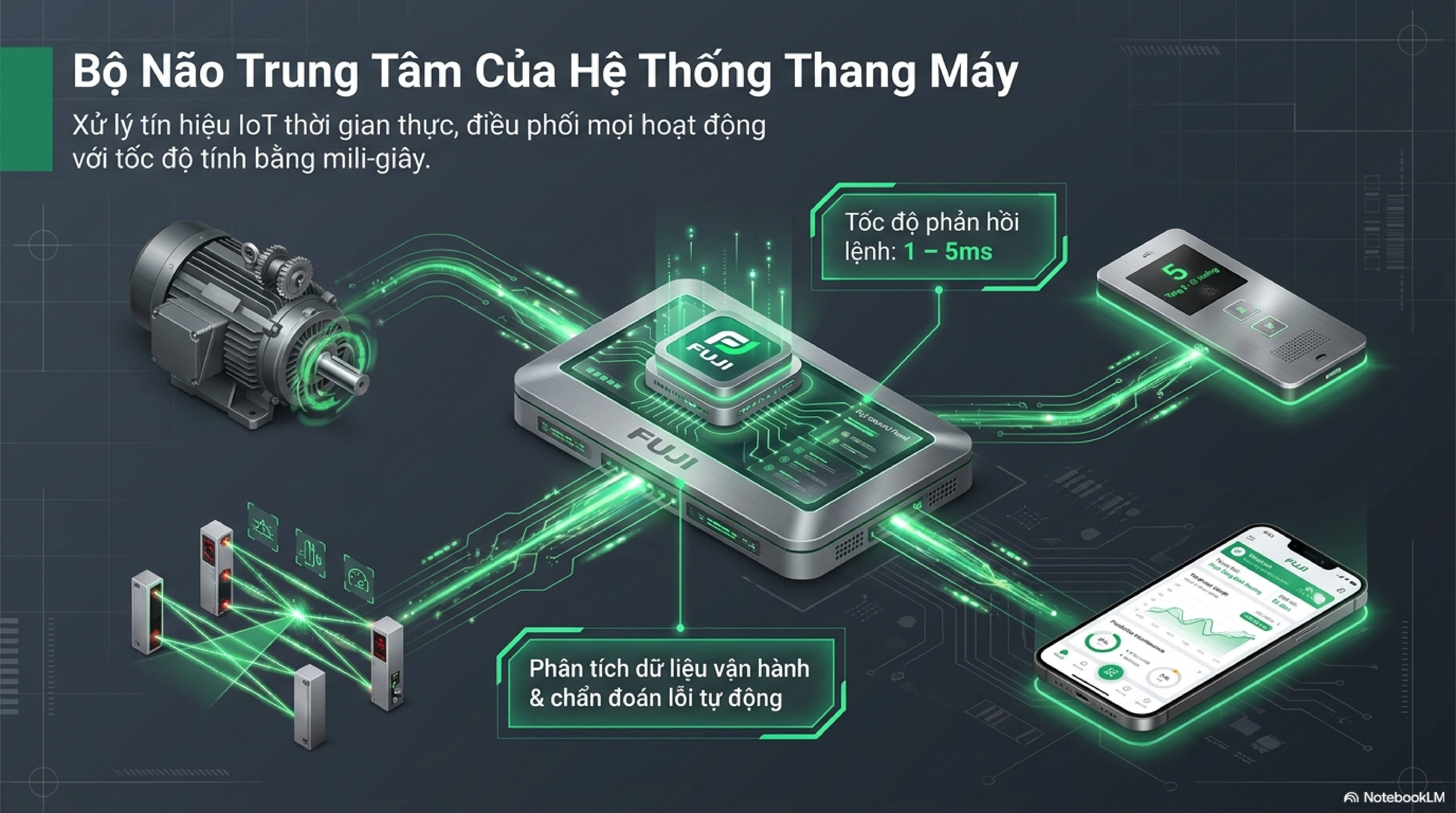

Tủ điều khiển thang máy (elevator control panel, elevator controller) là tủ điện chuyên dụng chứa toàn bộ thiết bị điện – điện tử điều phối hoạt động của thang máy theo thời gian thực. Đây là trung tâm xử lý nhận tín hiệu từ tất cả nút bấm tầng, cảm biến vị trí, thiết bị an toàn và giao tiếp với người dùng – sau đó xuất lệnh điều khiển đến máy kéo, hệ thống cửa và các thiết bị ngoại vi.

Tủ điều khiển không đơn giản là một hộp đựng relay và contactor như nhiều người nghĩ. Trong thang máy hiện đại, tủ điều khiển tích hợp bộ vi xử lý 32-bit, phần mềm điều khiển phức tạp, thuật toán tối ưu hóa hành trình và hệ thống chẩn đoán lỗi thông minh – tất cả phối hợp để mang lại trải nghiệm di chuyển mượt mà và an toàn tuyệt đối cho hành khách.

Tủ Điện Thang Máy Gồm Những Gì? – Cấu Tạo Chi Tiết

Đây là câu hỏi được tìm kiếm nhiều nhất từ kỹ thuật viên bảo trì và chủ công trình muốn hiểu hệ thống của mình. Dưới đây là mô tả đầy đủ từng thành phần bên trong tủ điều khiển thang máy Fuji:

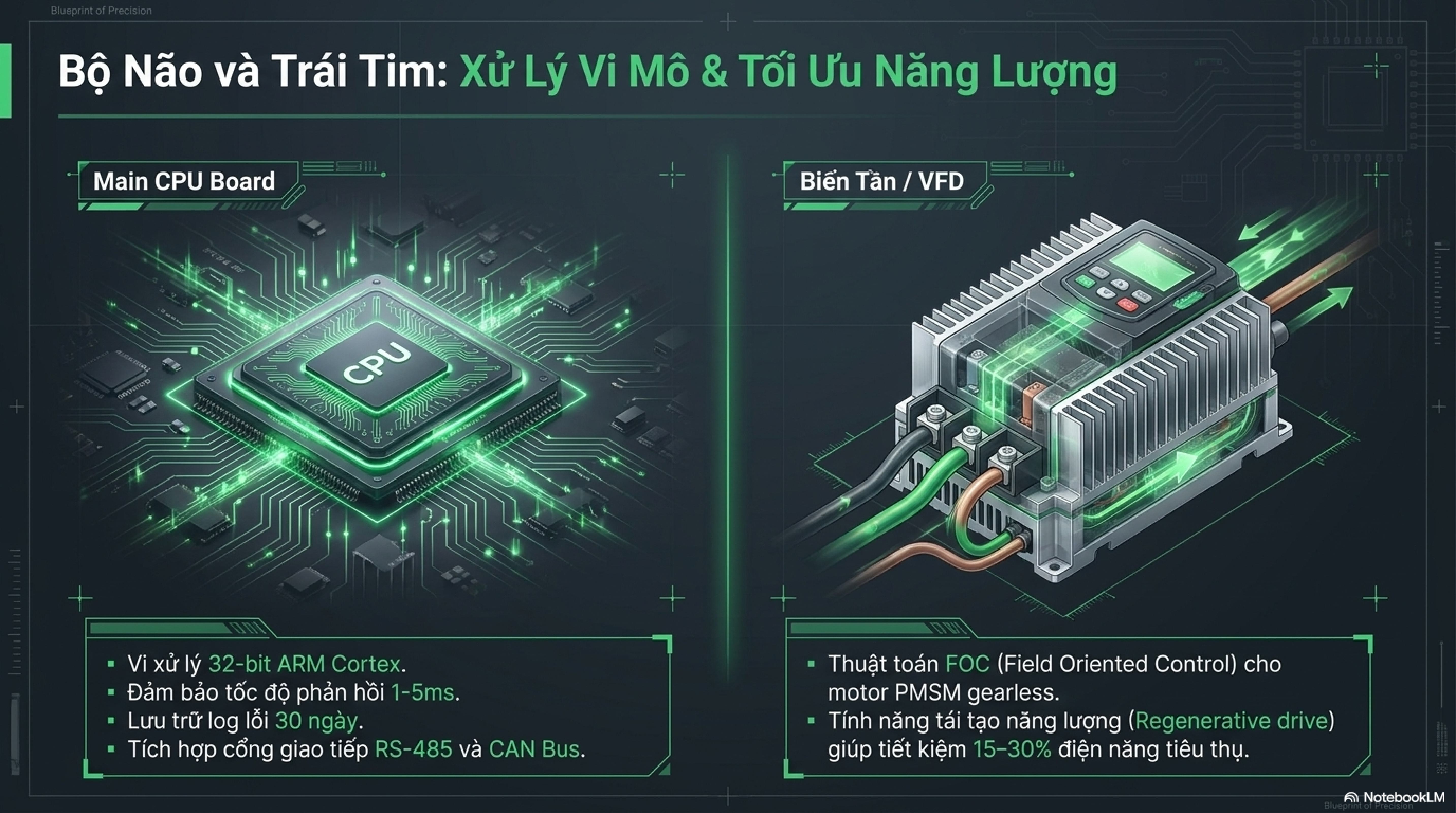

Bộ Vi Xử Lý Trung Tâm (Main CPU Board)

Đây là linh kiện quan trọng nhất và đắt giá nhất trong tủ điều khiển. Board CPU của Fuji sử dụng vi xử lý 32-bit ARM Cortex với tốc độ xử lý cao, đảm bảo phản hồi lệnh điều khiển trong vòng 1–5ms. Board tích hợp bộ nhớ flash lưu trữ phần mềm điều khiển, tham số cài đặt và log lỗi 30 ngày gần nhất. Các cổng giao tiếp bao gồm RS-485 (kết nối BMS qua Modbus), CAN Bus (kết nối nội bộ giữa các module), cổng USB (cập nhật firmware và xuất log dữ liệu) và module WiFi/Ethernet tùy chọn cho tính năng IoT.

Biến Tần (Inverter / VFD)

Biến tần là bộ phận điều khiển tốc độ động cơ máy kéo – chuyển đổi điện áp và tần số đầu vào thành tín hiệu điều khiển tốc độ chính xác cho motor. Trong tủ điều khiển thang máy Fuji, biến tần tích hợp thuật toán FOC (Field Oriented Control) đặc biệt tối ưu cho motor PMSM gearless, đảm bảo moment xoắn lớn ngay cả ở tốc độ thấp khi cabin đang đầy tải.

Biến tần còn thực hiện chức năng tái tạo năng lượng (regenerative drive) – thu hồi năng lượng khi cabin đi xuống đầy tải hoặc đi lên không tải, chuyển ngược về lưới điện hoặc tiêu tán qua điện trở hãm. Tính năng này giúp tiết kiệm 15–30% điện năng tùy điều kiện vận hành.

Hệ Thống Relay & Contactor

Relay và contactor đóng vai trò thực thi lệnh từ CPU – đóng/cắt mạch điện cấp nguồn cho motor, phanh điện từ và các thiết bị ngoại vi. Tủ Fuji sử dụng relay và contactor tiêu chuẩn công nghiệp từ các nhà cung cấp uy tín (Schneider, ABB, Mitsubishi), đạt tuổi thọ đóng cắt tối thiểu 1.000.000 chu kỳ – đảm bảo độ tin cậy trong môi trường vận hành liên tục nhiều năm.

Mạch Điều Khiển An Toàn (Safety Circuit)

Đây là mạch điện độc lập song song với mạch điều khiển chính, giám sát liên tục trạng thái của tất cả thiết bị an toàn bắt buộc theo EN 81-20. Khi bất kỳ thiết bị an toàn nào ngắt (khóa cửa tầng hở, governor kích hoạt, thiết bị dừng khẩn cấp bị tác động), mạch an toàn lập tức cắt điện cấp cho motor và kích hoạt phanh điện từ – hoàn toàn độc lập với lệnh từ CPU, đảm bảo dừng thang ngay cả khi CPU bị treo hoặc lỗi phần mềm.

Nguồn Điện Dự Phòng ARD (Automatic Rescue Device)

Module ARD tích hợp trong tủ điều khiển Fuji bao gồm bộ sạc ắc quy tự động, ắc quy dự phòng và mạch chuyển đổi nguồn tự động. Khi mất điện lưới, ARD kích hoạt trong 2–3 giây, cấp điện đủ để đưa cabin về tầng gần nhất và mở cửa giải thoát hành khách. Dung lượng ắc quy tiêu chuẩn đủ thực hiện 1–3 lần di chuyển cứu hộ tùy tải trọng cabin.

Màn Hình Hiển Thị & Cổng Giao Tiếp Kỹ Thuật Viên

Tủ điều khiển Fuji Smart V3 tích hợp màn hình LCD 4,3 inch hiển thị trực tiếp: trạng thái vận hành hiện tại, tầng cabin đang ở, tốc độ thực tế, nhiệt độ motor, mã lỗi hiện tại và lịch sử 100 mã lỗi gần nhất kèm thời gian xảy ra. Kỹ thuật viên không cần thiết bị đọc lỗi ngoài – mọi thông tin chẩn đoán hiển thị ngay trên tủ, rút ngắn đáng kể thời gian xử lý sự cố tại hiện trường.

Module Giao Tiếp Ngoại Vi

Bao gồm các board mở rộng cho phép kết nối với: bảng điều khiển cabin (COP), bảng gọi tầng (HCP), chỉ thị tầng (position indicator), hệ thống phòng cháy (kết nối relay PCCC để đưa thang về tầng 1 khi có báo cháy), hệ thống điều khiển đa thang (duplex/group control) và camera giám sát cabin.

Các Loại Tủ Điện Thang Máy – Phân Loại Đầy Đủ

Hiểu rõ các loại tủ điện thang máy giúp chủ đầu tư và kỹ thuật viên lựa chọn đúng sản phẩm phù hợp với từng loại hình thang máy và yêu cầu công trình:

Phân Loại Theo Vị Trí Lắp Đặt

• Tủ điều khiển có phòng máy (Machine Room Controller): Được lắp đặt trong phòng máy riêng biệt phía trên hoặc bên cạnh hố thang. Đây là kiểu lắp đặt truyền thống, có ưu điểm về không gian bảo trì rộng rãi, dễ tiếp cận và không ảnh hưởng đến kiến trúc hố thang. Phòng máy cần đảm bảo nhiệt độ duy trì 5–40°C, thông gió tốt và không ẩm ướt để thiết bị điện tử hoạt động ổn định.
• Tủ điều khiển không phòng máy (MRL Controller): Được thiết kế đặc biệt để lắp trong hố thang hoặc tích hợp vào khoảng trống trên đỉnh hố thang – loại bỏ hoàn toàn phòng máy truyền thống. Kích thước nhỏ gọn hơn, vỏ tủ đạt cấp bảo vệ IP54 chống bụi và ẩm, chịu được điều kiện môi trường khắc nghiệt hơn trong hố thang. Đây là xu hướng chủ đạo trong thiết kế thang máy hiện đại nhờ tiết kiệm diện tích xây dựng đáng kể.

Phân Loại Theo Tải Trọng & Ứng Dụng

• Tủ điều khiển thang máy gia đình (Home Elevator Controller): Thiết kế nhỏ gọn, đơn giản trong lập trình, phù hợp thang máy 2–6 tầng tải trọng 250–630kg. Nguồn điện 1 pha 220V hoặc 3 pha 380V. Tích hợp sẵn ARD và các tính năng an toàn cơ bản theo tiêu chuẩn EN 81-20. Giao diện người dùng thân thiện, dễ cài đặt tham số cho kỹ thuật viên lắp đặt.
• Tủ điều khiển thang máy thương mại (Commercial Elevator Controller): Phiên bản đầy đủ tính năng cho thang máy văn phòng, chung cư, khách sạn tải trọng 630–1.600kg, tốc độ 0,5–2,5 m/s, số tầng 4–40 tầng. Hỗ trợ điều khiển đa thang (duplex/group), tích hợp hệ thống ưu tiên cứu hỏa, chế độ vận hành dự phòng và giao diện BMS đầy đủ.
• Tủ điều khiển thang tải hàng (Freight Elevator Controller): Được tối ưu cho môi trường công nghiệp với chu kỳ vận hành cao – sử dụng linh kiện công suất lớn hơn, relay và contactor chịu dòng cao hơn, vỏ tủ cấp bảo vệ IP54–IP65 chịu bụi và hơi ẩm. Phù hợp thang tải 1.000–10.000kg trong nhà máy và kho hàng.
• Tủ điều khiển thang máy bệnh viện (Hospital Elevator Controller): Tích hợp thêm chế độ ưu tiên (VIP mode) cho xe cáng và vận chuyển y tế khẩn cấp, kết nối hệ thống gọi bác sĩ khẩn cấp, chế độ dự phòng khi một trong nhiều thang hỏng và yêu cầu uptime cực cao với thiết kế dự phòng kép ở các module quan trọng.

Phân Loại Theo Thế Hệ Công Nghệ

• Tủ điều khiển thế hệ cũ (Relay Logic Controller): Sử dụng hoàn toàn relay và contactor cơ học, không có vi xử lý. Đây là hệ thống đang được thay thế dần trên thị trường – điện tiêu thụ lớn, khó bảo trì, không có khả năng chẩn đoán lỗi thông minh và không tương thích với các thiết bị hiện đại.
• Tủ điều khiển thế hệ mới (Microprocessor Controller): Sử dụng vi xử lý điều khiển, biến tần tích hợp và phần mềm điều khiển thông minh. Đây là tiêu chuẩn hiện tại của toàn bộ dòng thang máy Fuji – tiết kiệm điện, chẩn đoán lỗi chính xác, dừng tầng sai số dưới 5mm và dễ dàng nâng cấp tính năng qua cập nhật firmware.
• Tủ điều khiển IoT thế hệ tiếp theo (Smart IoT Controller): Tích hợp kết nối internet, theo dõi từ xa qua app, phân tích dữ liệu vận hành và bảo trì dự đoán (predictive maintenance). Đây là hướng phát triển chủ đạo của dòng Fuji Smart V3 – không chỉ điều khiển mà còn "học" từ dữ liệu vận hành để tự tối ưu và cảnh báo trước khi sự cố xảy ra.

Kích Thước Tủ Điện Thang Máy – Tiêu Chuẩn & Thực Tế

Kích thước tủ điện thang máy là thông tin quan trọng cho giai đoạn thiết kế phòng máy hoặc bố trí không gian tủ trong hố thang MRL. Lắp đặt tủ trong không gian chật hẹp, thiếu thông gió là nguyên nhân hàng đầu gây quá nhiệt thiết bị điện tử và sự cố tủ điều khiển.

Kích Thước Tủ Điều Khiển Fuji Theo Dòng Sản Phẩm

Yêu Cầu Không Gian Lắp Đặt Tủ Điều Khiển

Kích thước thực tế của tủ chỉ là một phần – không gian xung quanh cũng phải đủ để đảm bảo thông gió và bảo trì:

• Khoảng cách tối thiểu phía trước tủ: 700mm – đủ để kỹ thuật viên đứng thao tác thoải mái khi mở cửa tủ hoàn toàn. Đây là yêu cầu bắt buộc theo tiêu chuẩn EN 81-20.
• Khoảng cách hai bên và phía sau: Tối thiểu 200mm mỗi phía – đảm bảo không khí lưu thông tốt, đặc biệt quan trọng với tủ lắp trong phòng máy không có điều hòa không khí.
• Nhiệt độ phòng máy: 5°C – 40°C theo tiêu chuẩn IEC 60721. Nhiệt độ vượt quá 40°C liên tục là nguyên nhân hàng đầu gây hỏng biến tần và giảm tuổi thọ linh kiện điện tử trong tủ.
• Độ ẩm: Dưới 90% RH không ngưng tụ. Môi trường ẩm ướt cần lắp thêm thanh nhiệt (anti-condensation heater) trong tủ để ngăn đọng sương trên bo mạch điện tử.

Lưu Ý Khi Lắp Tủ MRL Trong Hố Thang

Với tủ điều khiển MRL lắp trực tiếp trong hố thang, khoảng không gian tối thiểu cần có là: chiều rộng hố thang lớn hơn chiều rộng tủ ít nhất 200mm mỗi bên và chiều sâu hố thang đủ cho khoảng thao tác phía trước tủ tối thiểu 500mm. Fuji Group cung cấp bản vẽ bố trí tủ chi tiết trong hố thang miễn phí cho mỗi công trình – đảm bảo không có sai lầm trong giai đoạn thiết kế.

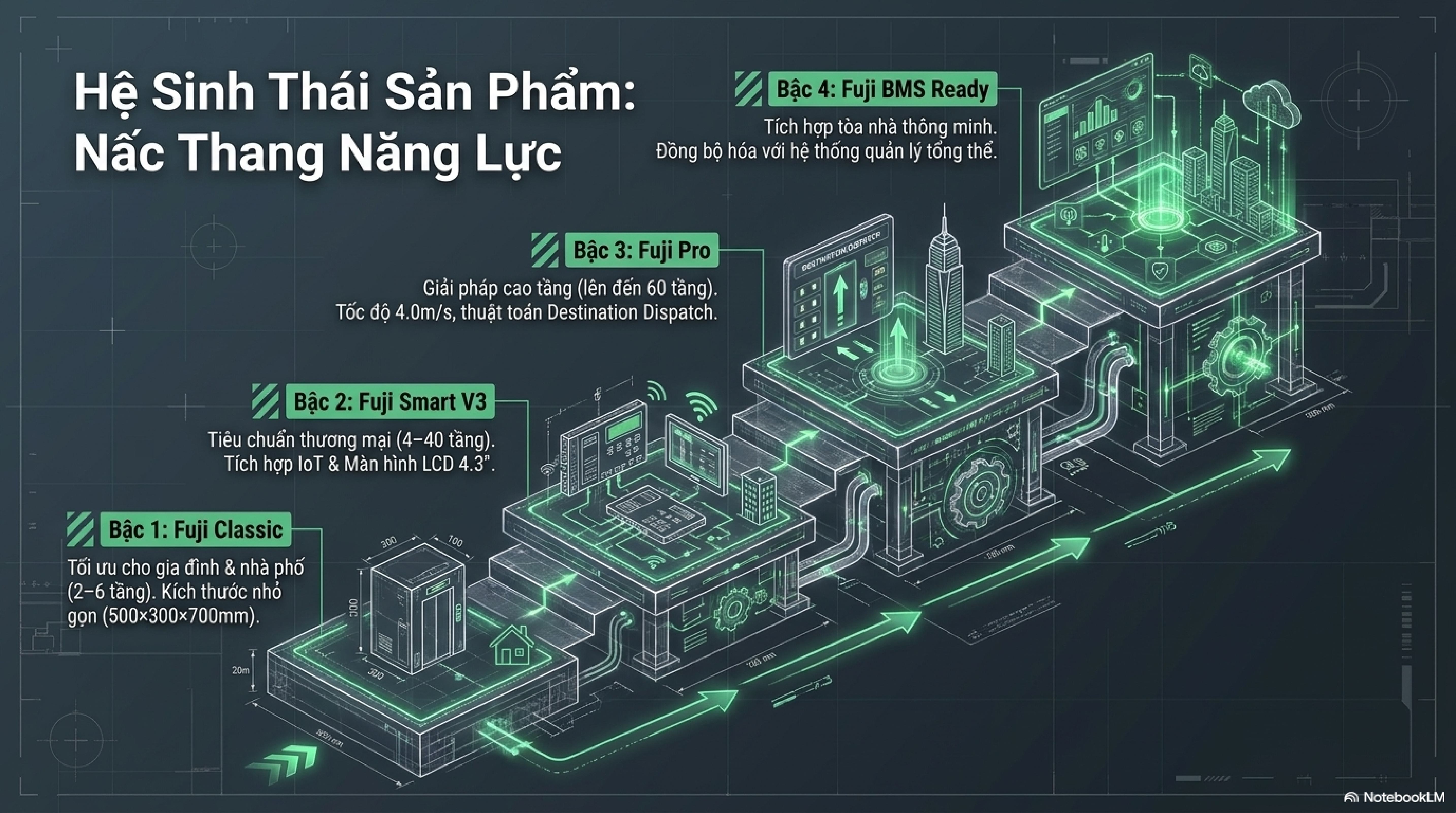

Dòng Tủ Điều Khiển Thang Máy Fuji – Chi Tiết Từng Sản Phẩm

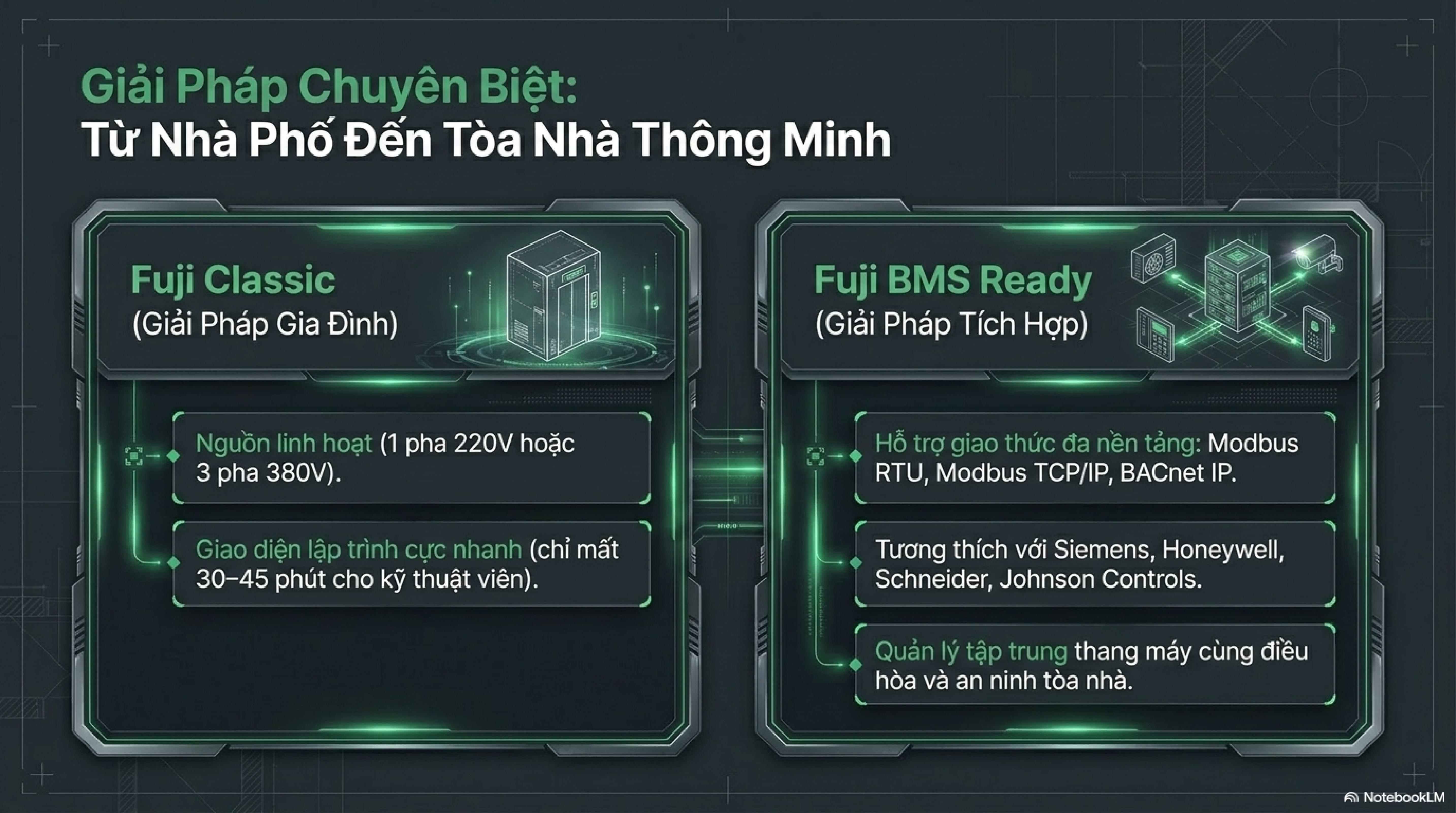

1. Fuji Classic Controller – Giải Pháp Gia Đình & Nhà Phố

Dòng tủ điều khiển phổ thông, được tối ưu cho thang máy gia đình và nhà phố 2–6 tầng, tải trọng 250–630kg. Thiết kế nhỏ gọn (500×300×700mm) phù hợp lắp trong không gian phòng máy hẹp hoặc tích hợp trực tiếp trong hố thang MRL. Nguồn điện linh hoạt 1 pha 220V hoặc 3 pha 380V tùy công suất máy kéo.

Giao diện lập trình thân thiện với màn hình LED và nút bấm điều hướng – kỹ thuật viên cài đặt tham số cơ bản chỉ cần 30–45 phút. Tích hợp sẵn ARD 30 phút, mạch an toàn EN 81-20 và chức năng chẩn đoán lỗi cơ bản. Phù hợp cho đơn vị lắp đặt muốn tối ưu chi phí mà vẫn đảm bảo tiêu chuẩn kỹ thuật đầy đủ.

2. Fuji Smart V3 Controller – Tiêu Chuẩn Thương Mại Hiện Đại

Đây là dòng tủ điều khiển chủ lực và bán chạy nhất của Fuji Group, phủ phần lớn nhu cầu thị trường từ chung cư, văn phòng đến khách sạn và bệnh viện nhỏ. Tải trọng 630–1.600kg, tốc độ đến 2,5 m/s, số tầng đến 40 tầng – đáp ứng phần lớn công trình dân dụng và thương mại tại Việt Nam.

Tính năng nổi bật của Fuji Smart V3:

Màn hình LCD 4,3 inch hiển thị trực tiếp trạng thái vận hành và chẩn đoán lỗi; module IoT tích hợp kết nối app Fuji Smart trên iOS và Android; thuật toán tối ưu hóa hành trình giảm 15–20% thời gian chờ trung bình; chế độ tiết kiệm điện tự động giảm chiếu sáng và thông gió cabin khi không có hành khách; hỗ trợ điều khiển đa thang duplex (2 thang) và group (3–8 thang); tích hợp đầy đủ chức năng ưu tiên cứu hỏa và chế độ VIP.

3. Fuji Pro Controller – Giải Pháp Tòa Nhà Cao Tầng

Dòng tủ điều khiển cao cấp nhất, được thiết kế cho tòa nhà cao tầng đòi hỏi hiệu suất vận hành tối đa và uptime 99,9%. Hỗ trợ tải trọng đến 2.000kg, tốc độ đến 4,0 m/s và điều phối hệ thống thang đa cabin lên đến 8 thang hoạt động phối hợp thông qua thuật toán destination dispatch – giảm thời gian chờ trung bình xuống dưới 30 giây ngay cả trong giờ cao điểm.

Fuji Pro tích hợp thiết kế dự phòng kép (redundancy) tại CPU và nguồn điện – đảm bảo thang tiếp tục vận hành ngay cả khi một module bị lỗi, thông báo ngay cho trung tâm quản lý để can thiệp trong thời gian bảo trì định kỳ thay vì dừng thang khẩn cấp. Phù hợp cho tòa nhà văn phòng hạng A, khách sạn 5 sao, bệnh viện lớn và trung tâm thương mại cao cấp.

4. Fuji BMS Ready Controller – Tích Hợp Hệ Thống Tòa Nhà Thông Minh

Phiên bản đặc biệt được thiết kế cho các công trình yêu cầu tích hợp thang máy vào hệ thống quản lý tòa nhà (BMS/IBMS). Hỗ trợ đồng thời giao thức Modbus RTU, Modbus TCP/IP và BACnet IP – tương thích với hầu hết các nền tảng BMS phổ biến hiện nay (Siemens, Honeywell, Schneider, Johnson Controls). Ban quản lý tòa nhà có thể theo dõi trạng thái và thống kê vận hành của toàn bộ thang máy trên cùng một giao diện với hệ thống điều hòa, chiếu sáng và an ninh – tối ưu hóa quản lý tổng thể tòa nhà.

Bảng Giá Tủ Điều Khiển Thang Máy Fuji – Tham Khảo 2026

Lưu ý: Giá trên là tham khảo cho tủ điều khiển đơn thuần. Chi phí lắp đặt, cài đặt tham số và tích hợp hệ thống được tính riêng. Liên hệ Fuji Group để nhận báo giá chính xác theo thông số thang máy cụ thể – miễn phí trong 24 giờ làm việc.

Bài viết được biên soạn bởi đội ngũ kỹ thuật và chuyên gia nội dung Fuji Group. Thông số kỹ thuật và giá tham khảo cập nhật tháng 1/2026. Liên hệ để được tư vấn và báo giá chính xác theo thông số công trình cụ thể.
