Kích thước cabin thang máy gia đình 350kg & 450kg (Bản vẽ chi tiết)

Khi xây dựng hoặc cải tạo nhà phố, biệt thự, việc tối ưu hóa diện tích luôn là bài toán đau đầu của các gia chủ. Trong đó, xác định kích thước cabin thang máy nhỏ sao cho vừa đáp ứng nhu cầu di chuyển của gia đình, vừa không phá vỡ kết cấu không gian là cực kỳ quan trọng.

Bài viết này, Fuji Group sẽ cung cấp cho bạn thông số kỹ thuật, kích thước cabin và bản vẽ chi tiết của hai dòng tải trọng phổ biến nhất hiện nay: thang máy gia đình 350kg và thang máy gia đình 450kg.

Bản vẽ và kích thước cabin thang máy gia đình 350kg (3 - 4 người)

Dòng thang máy gia đình 350kg là giải pháp "vàng" cho các ngôi nhà có diện tích sàn từ 40m2 - 60m2. Kích thước này đủ rộng để phục vụ một gia đình tiêu chuẩn từ 3 đến 4 thành viên di chuyển cùng lúc.

1. Thông số kích thước hình học tiêu chuẩn

Để cấu thành một cabin hoàn thiện, phần thô giếng thang (hố thang) cần được thi công theo các thông số sau:

• Kích thước lọt lòng hố thang (RxS): 1500 x 1500 mm.

• Kích thước cabin tiêu chuẩn (RxSxC): 1100 x 1000 x 2300 mm.

• Chiều rộng cửa thang máy (Mở tim - CO): 700 mm.

• Chiều cao tầng trên cùng (OH): Tối thiểu 3800 mm.

• Độ sâu hố PIT: Tối thiểu 600 mm - 1000 mm.

+---------------------------------------------------+
|               BẢN VẼ MẶT CẮT NGANG THANG 350KG    |
|                                                   |
|       +-----------------------------------+       |
|       |        HỐ THANG: 1500 mm          |       |
|       |  +-----------------------------+  |       |
|       |  |     CABIN: 1100 mm          |  |       |
|       |  |                             |  |       |
|       |  |                             |  | HỐ    |
|       |  |                             |  | THANG:|
|       |  |                             |  | 1500  |
|       |  |       CỬA THANG (CO)        |  | mm    |
|       |  +---------======+======-------+  |       |
|       |            <-- 700mm -->          |       |
|       +-----------------------------------+       |
+---------------------------------------------------+

2. Ứng dụng thực tế

Với cấu hình này, khoảng trống cabin hoàn toàn thoải mái cho người trưởng thành và trẻ nhỏ. Chiều rộng cửa 700mm cho phép người dùng xách đồ đạc, hành lý hoặc đẩy xe nôi của em bé ra vào một cách tiện lợi.

Bản vẽ và kích thước cabin thang máy gia đình 450kg (5 - 6 người)

Nếu ngôi nhà của bạn có diện tích lớn hơn hoặc kết hợp vừa ở vừa cho thuê văn phòng, dòng thang máy gia đình 450kg sẽ là sự lựa chọn hợp lý hơn rất nhiều.

1. Thông số kích thước hình học tiêu chuẩn

• Kích thước lọt lòng hố thang (RxS): 1600 x 1600 mm.

• Kích thước cabin tiêu chuẩn (RxSxC): 1200 x 1100 x 2300 mm.

• Chiều rộng cửa thang máy (Mở tim - CO): 800 mm.

• Chiều cao tầng trên cùng (OH): Tối thiểu 3800 mm - 4000 mm.

• Độ sâu hố PIT: Tối thiểu 1000 mm.

+---------------------------------------------------+
|               BẢN VẼ MẶT CẮT NGANG THANG 450KG    |
|                                                   |
|       +-----------------------------------+       |
|       |        HỐ THANG: 1600 mm          |       |
|       |  +-----------------------------+  |       |
|       |  |     CABIN: 1200 mm          |  |       |
|       |  |                             |  |       |
|       |  |                             |  | HỐ    |
|       |  |                             |  | THANG:|
|       |  |                             |  | 1600  |
|       |  |       CỬA THANG (CO)        |  | mm    |
|       |  +---------=======+=======-----+  |       |
|       |            <--- 800mm --->        |       |
|       +-----------------------------------+       |
+---------------------------------------------------+

2. Điểm cộng lớn từ kích thước 450kg

Sở hữu chiều rộng cửa thang máy lên tới 800mm, đây là kích thước "tiêu chuẩn vàng" giúp xe lăn của người già hoặc người khuyết tật có thể ra vào cabin mà không bị vướng gạt hai bên. Ngoài ra, việc vận chuyển các món đồ nội thất như bàn ghế, đệm giường theo trục đứng cũng trở nên dễ dàng hơn nhiều.

Tư vấn lựa chọn tốc độ thang máy gia đình nhỏ tối ưu

Bên cạnh kích thước hình học, tốc độ chạy của thang cũng là yếu tố ảnh hưởng trực tiếp đến trải nghiệm của người dùng, đặc biệt là trong không gian hẹp.

• Tốc độ thang máy 0.4m/s (24m/phút): Đây là tốc độ được các chuyên gia Fuji Group khuyến nghị dành riêng cho các dòng thang máy gia đình gia nhiệt, thang máy trục vít hoặc homelift kính có hành trình ngắn (từ 3 - 4 tầng).

• Tại sao nên chọn tốc độ 0.4m/s?

  1. An toàn tuyệt đối cho người già: Tốc độ vừa phải giúp triệt tiêu hoàn toàn cảm giác hẫng, chóng mặt hay tăng huyết áp đột ngột khi thang bắt đầu tăng tốc hoặc phanh dừng.

  2. Tiết kiệm hố PIT và OH: Các dòng thang chạy tốc độ 0.4m/s không yêu cầu hố PIT quá sâu (chỉ cần 300 - 500mm), rất phù hợp cho nhà cải tạo không thể đào sâu móng.

  3. Vận hành siêu êm: Động cơ hoạt động ở công suất vừa phải, giảm thiểu tối đa tiếng ồn truyền qua tường vào phòng ngủ.

Những lưu ý cốt lõi khi thi công hố và cabin thang máy nhỏ

Để kích thước cabin thực tế sau khi lắp đặt đạt độ chính xác cao nhất, gia chủ cần lưu ý các vấn đề kỹ thuật sau:

1. Sai số xây dựng hố thô: Khi xây dựng giếng thang bằng gạch hoặc đổ bê tông, độ nghiêng dốc của hố không được vượt quá 10mm trên toàn bộ chiều cao tòa nhà. Nếu hố bị bóp nghẹt, kích thước cabin bắt buộc phải thu nhỏ lại so với thiết kế ban đầu.

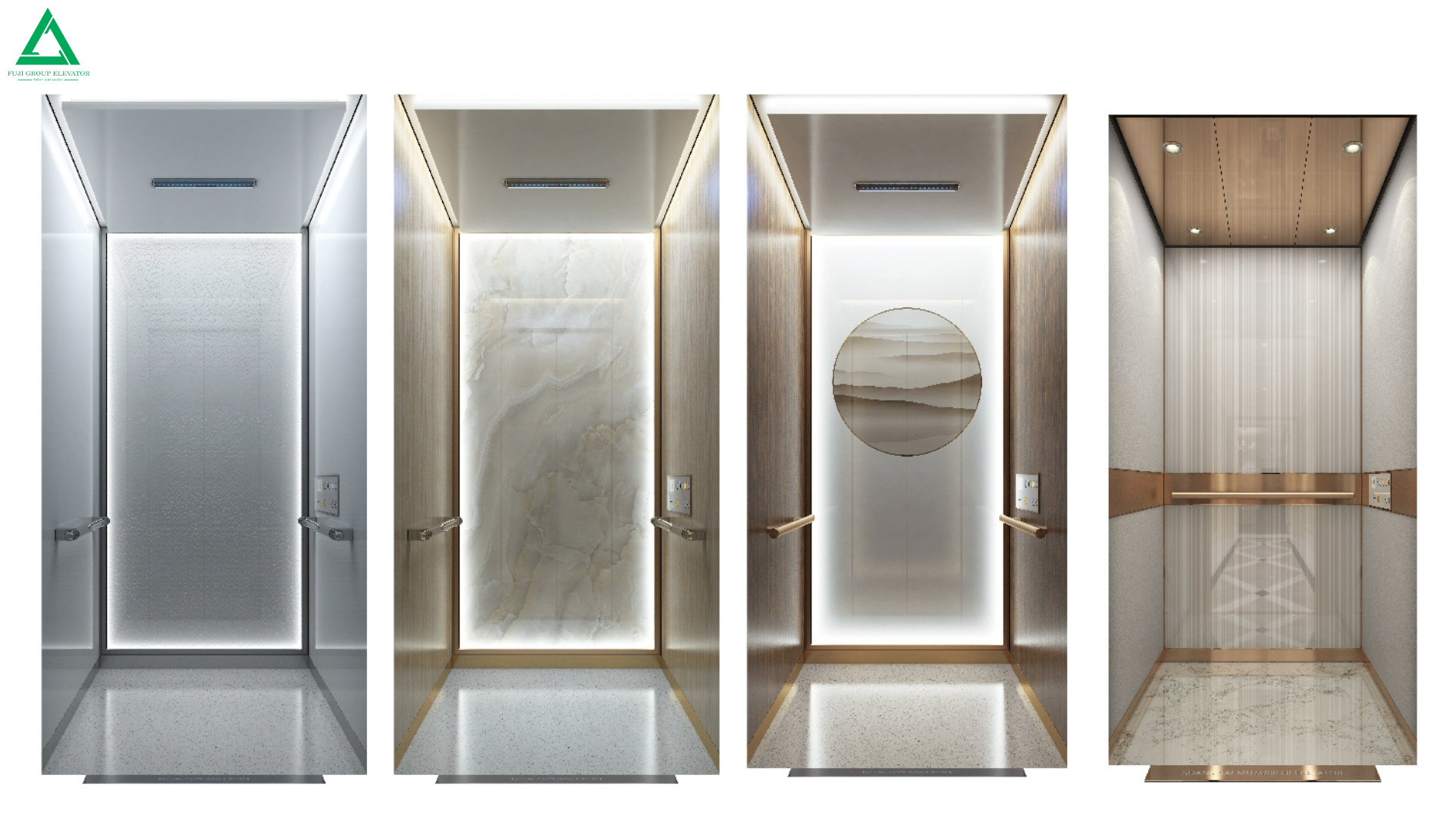

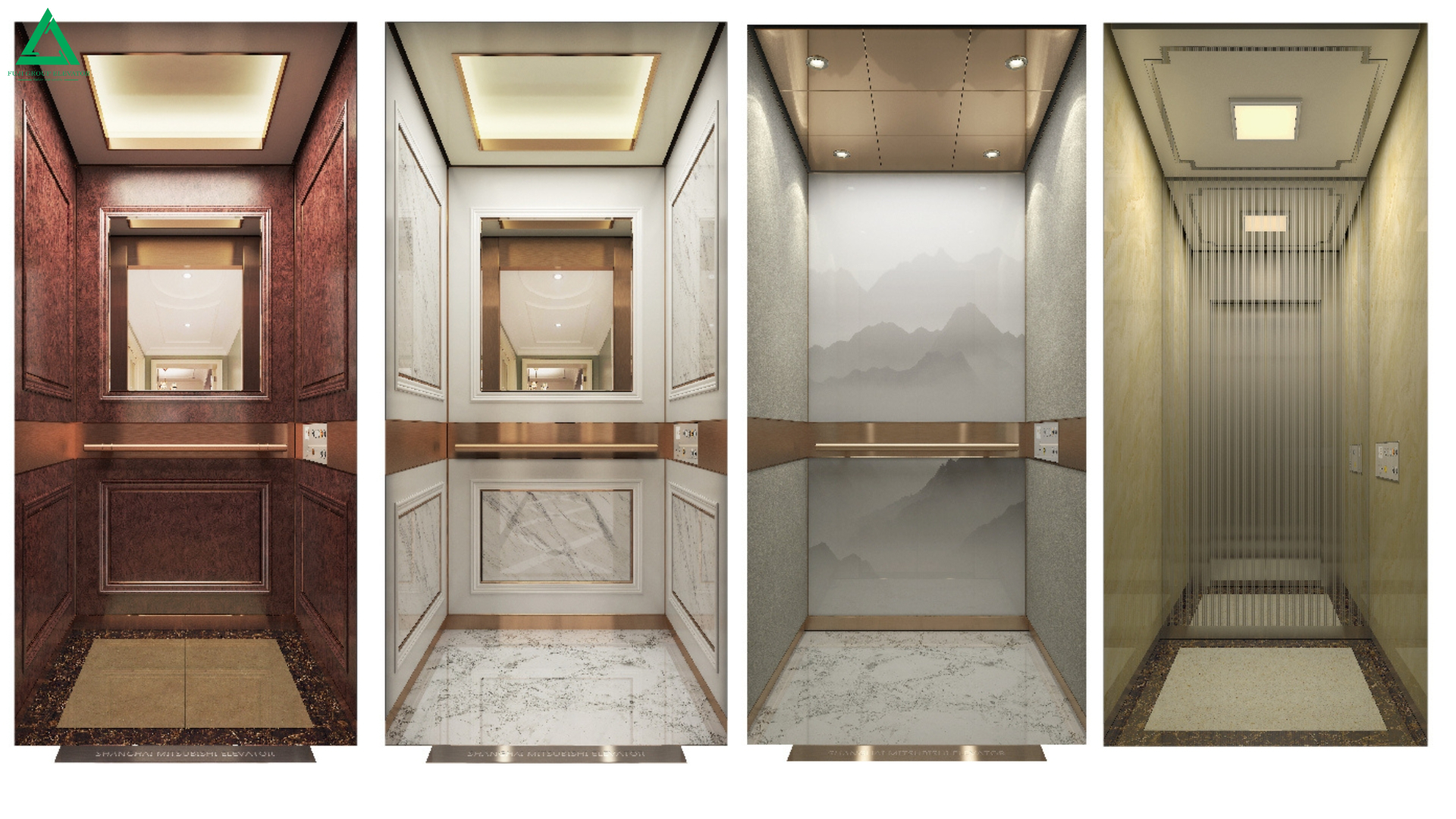

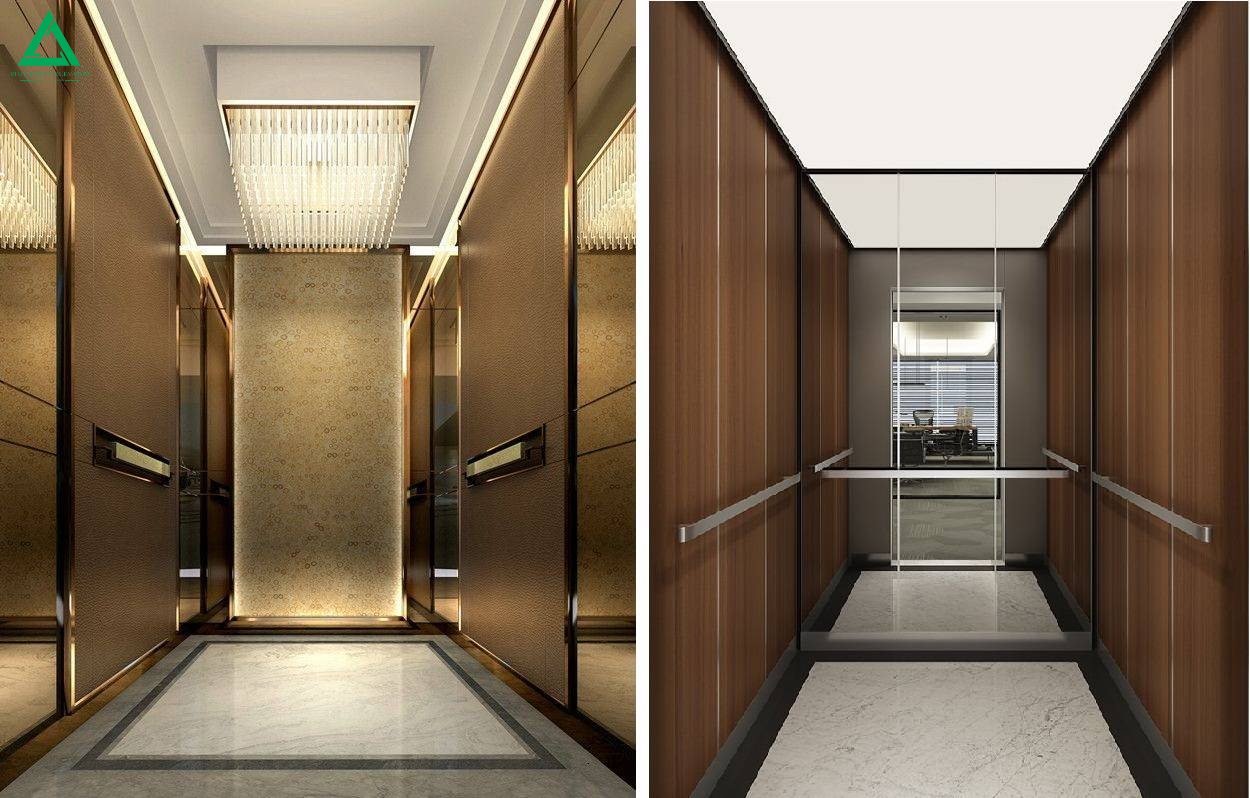

2. Lựa chọn vật liệu vách cabin: Đối với kích thước cabin thang máy nhỏ, bạn nên chọn vật liệu Inox gương hoặc kính cường lực. Hiệu ứng phản chiếu của gương và độ xuyên thấu của kính sẽ tạo cảm giác đánh lừa thị giác, giúp không gian cabin trông rộng rãi, bớt bí bách hơn.

3. Tính toán độ dày của cửa: Hãy đảm bảo khoảng không gian trước cửa thang luôn thông thoáng, không bị che khuất bởi các hệ thống tủ âm tường hoặc bước đi cầu thang bộ.

Fuji Group – Đơn vị tư vấn, thiết kế bản vẽ thang máy gia đình uy tín

Xác định kích thước thang máy sai lệch 1cm có thể dẫn đến việc không thể lắp đặt thiết bị hoặc phải đập phá sửa chữa tốn kém. Tại Fuji Group, chúng tôi cung cấp dịch vụ:

• Khảo sát hiện trạng công trình miễn phí tận nơi.

• Cung cấp bản vẽ CAD, mô phỏng 3D hố thang và cabin cá nhân hóa theo từng ngôi nhà.

• Cam kết thiết bị Fuji nhập khẩu đồng bộ chính hãng, vận hành bền bỉ.
