Hố thang máy (hố giếng thang) là phần không gian kiến trúc quan trọng quyết định việc lắp đặt thang máy có an toàn, đúng kỹ thuật và tối ưu diện tích hay không. Xác định đúng kích thước hố thang máy gia đình ngay từ khâu thiết kế xây dựng giúp gia chủ tránh được những sự cố tốn kém như phải đục phá kết cấu, cải tạo hố hay phải đặt sản xuất thang máy cabin phi tiêu chuẩn với chi phí đắt đỏ.
Bài viết này tổng hợp chi tiết kích thước hố thang theo tải trọng phổ biến (từ 250kg đến 1000kg), kèm theo các thông số kỹ thuật cốt lõi như kích thước hố PIT thang máy, chiều cao OH và quy chuẩn hố thang an toàn nhất hiện nay.
Trước khi đi vào bảng kích thước chi tiết, gia chủ và kiến trúc sư cần nắm rõ 3 thông số hình học bắt buộc theo quy chuẩn hố thang kỹ thuật:

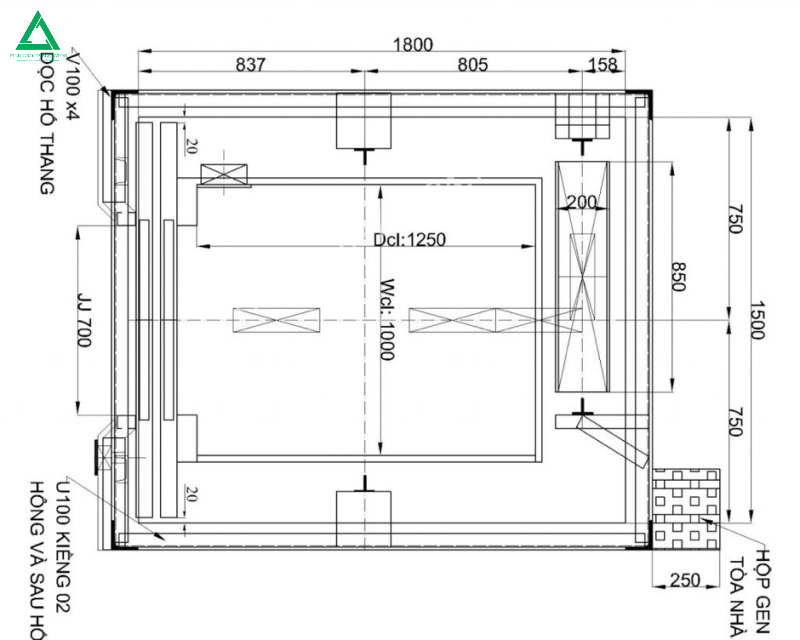

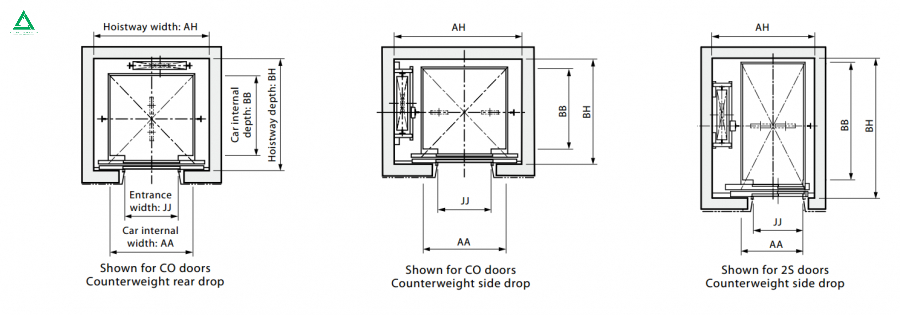

Kích thước Rộng x Sâu (W x D): Là chiều rộng và chiều sâu thông thủy của hố giếng thang (chưa tính bề dày tường).

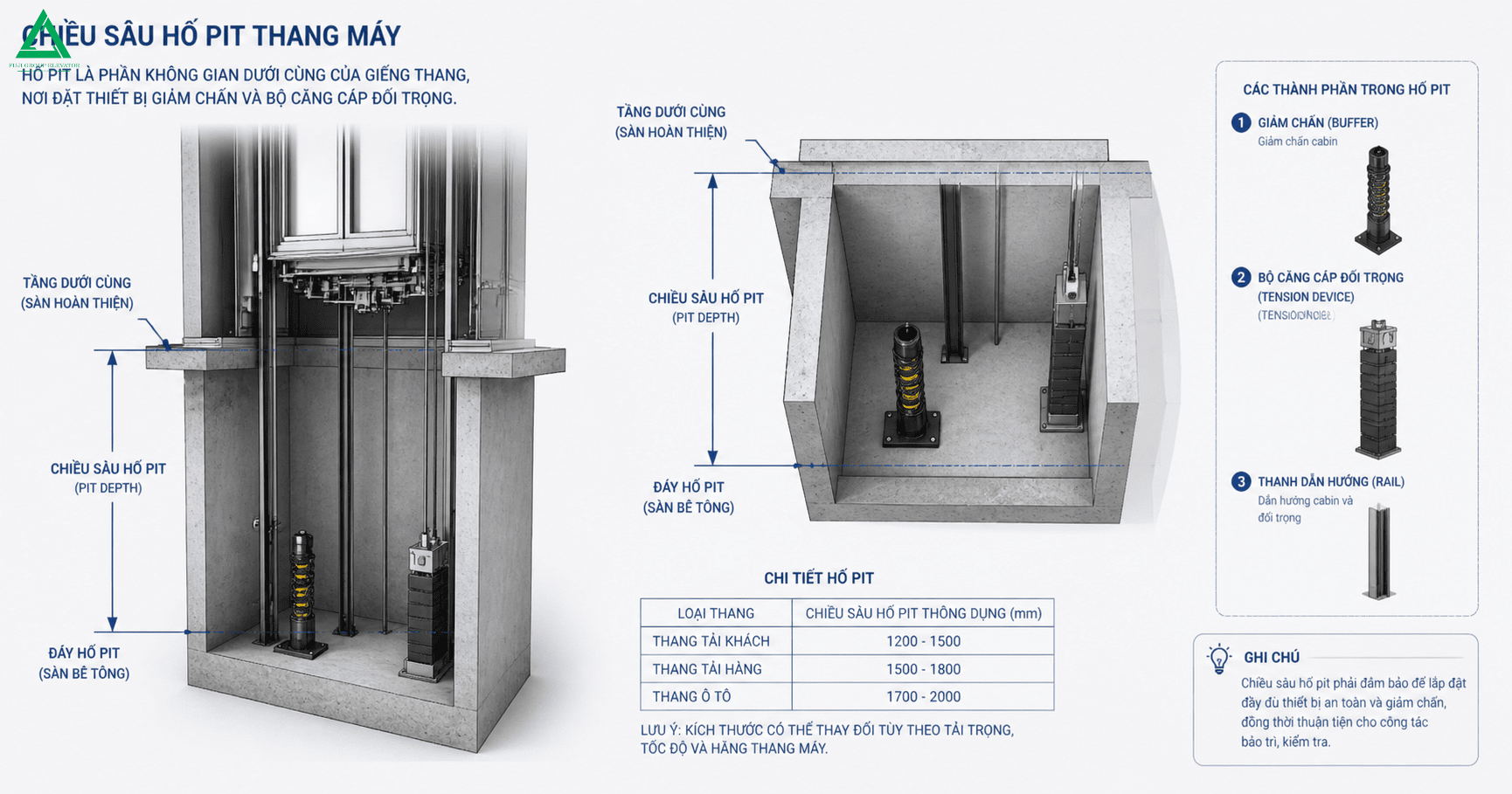

Kích thước hố PIT thang máy: Là phần hố âm xuống dưới sàn tầng thấp nhất (tầng trệt hoặc hầm). Hố PIT chứa giảm chấn, đáy cabin và hệ thống công tắc hành trình an toàn.
Kích thước OH thang máy (Overhead): Là khoảng cách chiều cao tính từ mặt sàn hoàn thiện của tầng trên cùng đến đáy dầm trần hố thang. Độ cao OH đủ tiêu chuẩn đảm bảo khoảng trống an toàn cho kỹ thuật viên bảo trì trên đỉnh cabin.
Mỗi mức tải trọng phục vụ nhu cầu sử dụng khác nhau sẽ đòi hỏi kích thước hố thang máy gia đình tương ứng. Dưới đây là bảng thông số tiêu chuẩn áp dụng cho dòng thang máy trục cáp kéo truyền thống (cả thang liên doanh và nhập khẩu):
| Tải trọng (kg) | Sức chứa (Người) | Kích thước hố thang (R x S) | Kích thước Cabin (R x S x C) | Hố PIT tối thiểu | Chiều cao OH |
| 250kg - 300kg | 3 – 4 người | 1300mm x 1300mm | 900mm x 800mm x 2200mm | 600mm – 1200mm | 3600mm – 3800mm |
| 350kg - 450kg | 5 – 6 người | 1500mm x 1500mm | 1100mm x 900mm x 2200mm | 1000mm – 1400mm | 3800mm – 4200mm |
| 500kg - 630kg | 7 – 8 người | 1800mm x 1600mm | 1400mm x 1000mm x 2200mm | 1400mm – 1500mm | 4200mm |
| 750kg - 800kg | 10 – 11 người | 1900mm x 1800mm | 1500mm x 1300mm x 2200mm | 1400mm – 1500mm | 4200mm – 4500mm |
| 1000kg | 13 – 15 người | 2000mm x 2100mm | 1600mm x 1500mm x 2200mm | 1500mm | 4500mm |
Lưu ý chuyên gia:
Dòng thang máy công nghệ mới (trục vít, thủy lực) có thể yêu cầu kích thước hố PIT thang máy nông hơn (chỉ từ 60mm - 300mm) và chiều cao kích thước OH thang máy thấp hơn (từ 2500mm - 3000mm).
Số đo trên là kích thước thông thủy. Khi thi công đổ cột bê tông hoặc dựng khung thép, cần cộng thêm bề dày kết cấu tường/kính xung quanh.
Đối với nhà phố có diện tích sàn dưới 50m² hoặc nhà cải tạo tận dụng khoảng giếng trời, góc cầu thang bộ, việc tối ưu diện tích hố thang là ưu tiên hàng đầu. Lựa chọn mức tải trọng này giúp tiết kiệm tối đa diện tích sàn mà vẫn đảm bảo nhu cầu di chuyển cho gia đình 3–5 người.
Đây là phân khúc tải trọng "quốc dân" được xây dựng phổ biến nhất tại Việt Nam. Kích thước hố thang khoảng 1.5m x 1.5m đủ rộng để cabin chứa vừa xe lăn, xe đẩy trẻ em, đồng thời tải được 5–6 người/lượt di chuyển thoải mái.
Với các công trình biệt thự lớn, biệt thự tân cổ điển hoặc nhà ở kết hợp làm văn phòng, spa, căn hộ dịch vụ, việc lựa chọn kích thước hố thang theo tải trọng lớn (từ 630kg trở lên) giúp giải quyết lưu lượng di chuyển cao trong giờ cao điểm, đồng thời mang lại sự sang trọng, đẳng cấp cho không gian kiến trúc.
Thi công hố giếng bị nghiêng, vặn: Hố thang bị lệch theo chiều đứng (out of plumb) sẽ làm giảm kích thước thông thủy thực tế, dẫn đến việc không vừa cabin hoặc thang chạy bị rung lắc.
Đào hố PIT không chống thấm tốt: Hố PIT nằm âm dưới lòng đất rất dễ bị ngấm nước ngầm. Nước tràn vào hố PIT gây hư hỏng hệ thống giảm chấn, công tắc điện và gây rỉ sét thiết bị.
Khống chế chiều cao OH không đủ: Không tính toán độ dày dầm trần làm kích thước OH thang máy bị thấp hơn tiêu chuẩn của nhà sản xuất, khiến thang không thể kiểm định an toàn để đưa vào vận hành.
Việc chuẩn bị đúng kích thước hố thang máy gia đình ngay từ khâu thiết kế sơ bộ là chìa khóa giúp công trình vận hành an toàn, bền bỉ và giữ được giá trị thẩm mỹ cao. Hãy luôn tham khảo ý kiến tư vấn trực tiếp từ đơn vị cung cấp thang máy uy tín song song với kiến trúc sư công trình trước khi tiến hành chốt bản vẽ xây dựng.
Nếu bạn đang thắc mắc về phương án thiết kế hố thang tối ưu cho mặt bằng nhà mình, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để nhận bản vẽ CAD chi tiết và hỗ trợ khảo sát thực tế hoàn toàn miễn phí!
