Thang Máy Nhà Ống: Kích Thước Tối Thiểu Và Cách Bố Trí Hợp Lý

Thang máy nhà ống khác biệt rõ rệt so với thang máy biệt thự ở một điểm: mọi centimet đều có giá trị, vì mặt tiền hẹp đồng nghĩa với việc diện tích dành cho giếng thang trực tiếp lấy đi diện tích của các công năng khác trong nhà. Bài viết này đi thẳng vào hai câu hỏi cốt lõi mà chủ nhà ống thường đặt ra: kích thước tối thiểu thực sự cần bao nhiêu, và nên đặt thang máy ở vị trí nào để tối ưu cả không gian lẫn công năng sử dụng.

Kích thước tối thiểu của thang máy nhà ống là bao nhiêu?

Với nhà ống, "tối thiểu" không có nghĩa là chọn model nhỏ nhất trên thị trường bằng mọi giá, mà là mức kích thước nhỏ nhất vẫn đảm bảo trải nghiệm sử dụng chấp nhận được. Ở mức tải trọng phổ biến nhất cho nhà ống (250-350kg), kích thước giếng thang tối thiểu cần chuẩn bị thường rơi vào khoảng:

• Chiều rộng giếng thang: tối thiểu khoảng 1200-1300mm.
• Chiều sâu giếng thang: tối thiểu khoảng 1200-1500mm.
• Chiều cao overhead (khoảng đỉnh trên cùng): thường cần tối thiểu 3200-3500mm tính từ sàn tầng cao nhất.
• Độ sâu hố pit: tối thiểu khoảng 600-1000mm với thang máy tiêu chuẩn, có thể giảm xuống mức thấp hơn nếu chọn giải pháp hố pit thấp.

Đây là những con số tham khảo mang tính định hướng ban đầu — kích thước chính xác còn phụ thuộc vào model, dòng máy kéo (có phòng máy hay không phòng máy) và nhà sản xuất cụ thể, nên cần đối chiếu bản vẽ kỹ thuật trước khi thi công thực tế.

Vì sao không nên chọn kích thước sát mức tối thiểu tuyệt đối?

Nhiều chủ nhà ống có xu hướng chọn đúng bằng mức tối thiểu để tiết kiệm tối đa diện tích, nhưng cách làm này tiềm ẩn một số rủi ro thực tế:

• Sai số thi công: kết cấu xây dựng thực tế hiếm khi chính xác tuyệt đối theo bản vẽ, nên nếu chọn đúng mức tối thiểu, chỉ cần lệch vài centimet cũng có thể khiến thang máy không lắp vừa.
• Khó khăn khi bảo trì: không gian thao tác quá sát mức tối thiểu khiến kỹ thuật viên khó tiếp cận các bộ phận để kiểm tra, sửa chữa sau này.
• Hạn chế khả năng nâng cấp: nếu sau này muốn thay đổi cấu hình hoặc tăng nhẹ tải trọng, kích thước quá sát tối thiểu sẽ không còn dư địa điều chỉnh.

Vì vậy, khi tính toán thang máy nhà ống, nên dành thêm một khoảng dư an toàn khoảng 20-30mm mỗi chiều so với mức tối thiểu lý thuyết, thay vì tính đúng khít theo thông số catalog.

Xem thêm >> Nên Chọn Thang Máy Gia Đình Tải Trọng Bao Nhiêu Là Hợp Lý?

Ba cách bố trí thang máy nhà ống phổ biến nhất

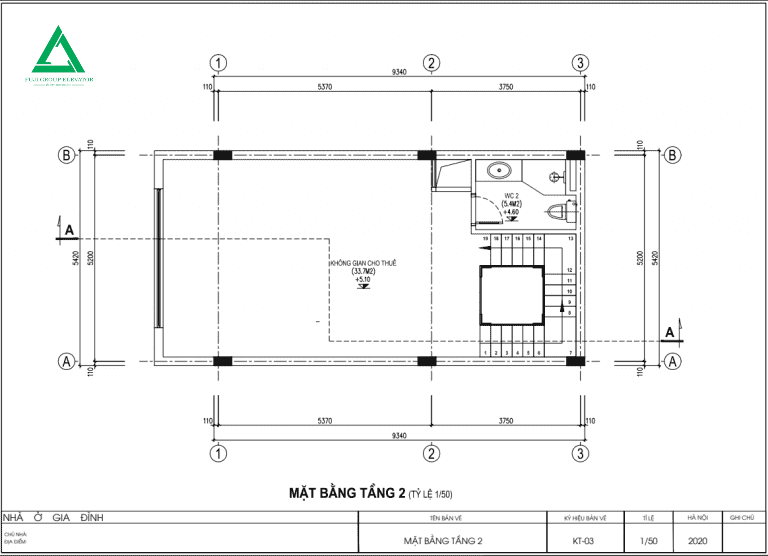

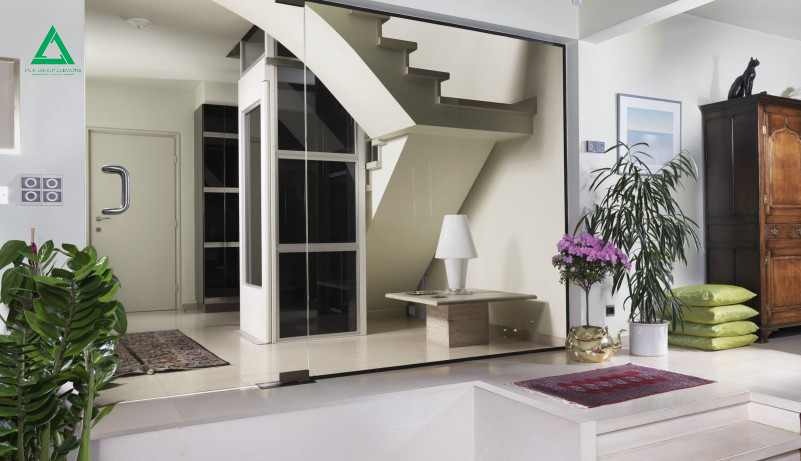

Bố trí lồng vào giữa cầ u thang bộ

Đây là phương án được ưa chuộng nhất với nhà ống cải tạo, vì tận dụng khoảng trống sẵn có giữa các vế thang bộ hiện hữu mà không cần mở thêm diện tích mới. Ưu điểm là hạn chế đục phá kết cấu, nhưng đòi hỏi cầu thang bộ hiện tại phải có đủ khoảng trống giữa lòng, không phải nhà ống nào cũng đáp ứng được điều kiện này.

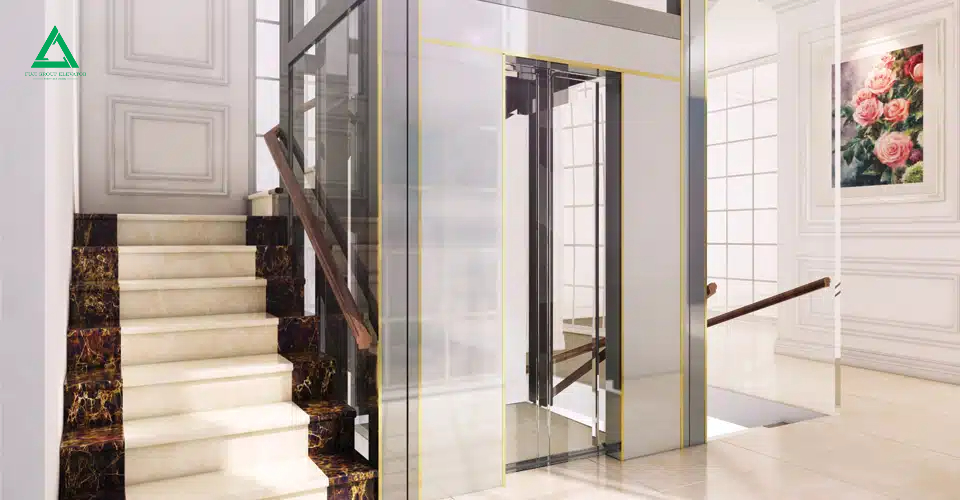

Bố trí cạnh bên cầu thang bộ

Thang máy nhà ống đặt song song hoặc sát cạnh cầu thang bộ, tách biệt hai hệ thống di chuyển. Phương án này cần chiều ngang nhà đủ rộng để bố trí cả hai (thường từ 4m trở lên mới thoải mái), nhưng bù lại việc thi công và bảo trì sau này thuận tiện hơn so với bố trí lồng giữa cầu thang.

Bố trí tại khu vực giếng trời hoặc sân sau

Với nhà ống có giếng trời hoặc khoảng sân trong phía sau, một phần diện tích này có thể được chuyển đổi thành vị trí đặt thang máy. Đây là phương án linh hoạt nhưng cần cân nhắc kỹ việc giảm diện tích lấy sáng, thông gió tự nhiên của cả căn nhà, vì giếng trời thường đảm nhiệm vai trò quan trọng trong việc điều hòa không khí cho nhà ống nhiều tầng.

Bảng so sánh nhanh ba cách bố trí thang máy nhà ống

Những sai lầm thường gặp khi bố trí thang máy nhà ống

• Chỉ đo diện tích sàn mà quên kiểm tra chiều cao overhead — nhiều nhà ống có trần thấp ở tầng trên cùng, khiến việc lắp thang máy dù đủ diện tích sàn vẫn không khả thi về chiều cao.
• Bỏ qua vị trí dầm, cột chịu lực hiện hữu — với nhà ống cải tạo, việc chọn vị trí bố trí mà không kiểm tra kỹ hệ kết cấu có thể dẫn đến phải điều chỉnh lại toàn bộ phương án giữa chừng.
• Không tính đến lối vào cabin thuận tiện từ các phòng chức năng — thang máy đặt đúng vị trí kỹ thuật nhưng lối tiếp cận vòng vèo qua nhiều phòng sẽ làm giảm đáng kể tính tiện dụng hằng ngày.
• Chọn kích thước theo cảm tính thay vì khảo sát thực tế — đây là sai lầm phổ biến nhất, vì các con số tham khảo trong bài chỉ là điểm khởi đầu, không thay thế cho việc đo đạc trực tiếp công trình.

Câu hỏi thường gặp về thang máy nhà ống

1. Nhà ống mặt tiền 3m có đủ để lắp thang máy không?

Có thể, tùy thuộc vào chiều sâu nhà và cách bố trí công năng tổng thể, nhưng với mặt tiền 3m, phương án lồng giữa cầu thang bộ hoặc tận dụng giếng trời thường khả thi hơn so với bố trí cạnh bên cầu thang.

2. Kích thước tối thiểu trong bài có áp dụng cho mọi thương hiệu thang máy không?

Không hoàn toàn, đây là mức tham khảo phổ biến theo mặt bằng kỹ thuật chung của ngành, mỗi nhà sản xuất có dung sai và cấu hình riêng, cần đối chiếu bản vẽ cụ thể của model đang cân nhắc.

3. Có nên bố trí thang máy nhà ống ở vị trí trung tâm nhà không?

Có thể cân nhắc nếu mặt bằng cho phép, vì vị trí trung tâm giúp khoảng cách tiếp cận từ các phòng tương đối đồng đều, nhưng cần đánh đổi với việc bố trí công năng xung quanh phức tạp hơn so với đặt gần cầu thang bộ hiện hữu.

4. Nhà ống đã hoàn thiện có thể thay đổi vị trí bố trí thang máy đã tính toán ban đầu không?

Rất khó sau khi đã thi công phần thô cho giếng thang, nên nên khảo sát kỹ và cân nhắc đầy đủ các phương án bố trí ngay từ giai đoạn lên kế hoạch, tránh phải điều chỉnh khi đã đổ kết cấu.

Thang máy nhà ống đòi hỏi cách tiếp cận tỉ mỉ hơn nhiều so với nhà có mặt bằng rộng rãi, vì cả kích thước tối thiểu lẫn vị trí bố trí đều ảnh hưởng trực tiếp đến công năng sử dụng của toàn bộ căn nhà. Việc dành thời gian khảo sát kỹ ba yếu tố — diện tích sàn, chiều cao overhead và kết cấu chịu lực hiện hữu — trước khi chốt phương án sẽ giúp tránh những điều chỉnh tốn kém về sau.
